氣液增壓缸的氣路控制圖

  氣液增壓缸在使用的時候，首先我們需要考慮到的問題是氣液增壓缸的控制方法，很多用戶在定制玖容氣液增壓缸品牌的氣液增壓缸的時候，玖容氣液增壓缸廠家都為其提供了特殊的定制方案，尤其是針對一些做自動化設備的廠家，在氣液增壓缸的控制上就更加的要求嚴格。

  首先，我們來了解一下氣液增壓缸動作原理，氣液增壓缸具有三段行程(預壓行程、增壓行程、返回行程)，如下圖所示：

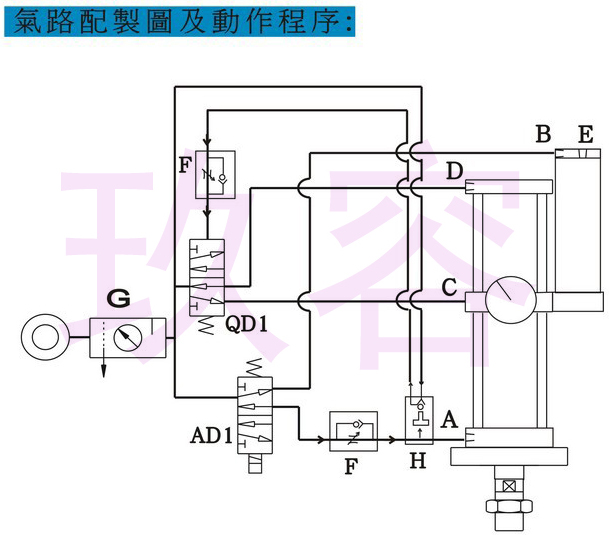

  大家了解了氣液增壓缸的動作原理之后，對氣液增壓缸有一個新的認識，接下來我們就來看看氣液增壓缸的氣路控制圖：


  A：增壓缸氣壓段進氣口；

  B：增壓缸氣壓段進氣口；

  C：增壓缸增壓段進氣口；

  D：增壓缸增壓段進氣口；

  E：液壓油添加口；

  F：速率控制閥；

  H：氣壓轉向閥；

  ADI：增壓缸氣缸段控制電控閥；

  QD1：增壓缸增壓段控制氣控閥；

  G：空氣處SD(三點組合)。

  在氣液增壓缸的氣路控制中，基本要基于一些輔助的氣動元件來一起完成，這些元件，玖容氣液增壓缸公司都有配套，相信可以完全滿足用戶的需求，在實際的生產過程中不僅可以和機械手裝卸件相配合，并裝有安全光柵等一些安全裝置來保證操作的安全。
